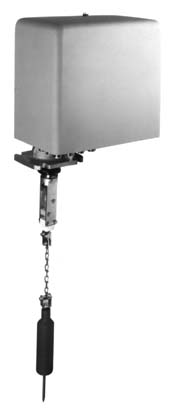

Silopilot FMM 760, FMM 760 Z
Измерение уровня сыпучих продуктов. Версии для
взрывоопасной области
Области применения Silopilot FMM 760, FMM
760 Z - электромеханическая система измерения уровня. Чувствительный
груз, касающийся поверхности продукта, выбирается для конкретного
применения. В зависимости от выбранного груза, измеряется уровень в
силосах или бункерах, как крупно-, так и мелкогранулированных или
пылеобразных продуктов. Также возможно измерение уровня жидкостей в
танках. Silopilot FMM 760 применяется для измерения уровня в силосах
или танках с рабочей температурой до 150 °C, при рабочем давлении до
2 бар, а также в агрессивной атмосфере, например, парах кислот.
Особенности и преимущества
- Измерение уровня в диапазоне до 70 м независимо от свойств
продукта
- Высокая точность, погрешность счета +1 импульс
Усилие при
подъеме на подвесной ленте до 850 Н
- Ручной или автоматический режим работы с внешним запуском и
индикацией
- Компактность конструкции, простота и экономичность монтажа,
легкость обслуживания
Вариант FMM 760 Z с сертификатом BVS для
применения во взрывоопасной пыли Зона 10 и 11
Основные технические данные
Диапазоны измерения: |
шаг счета 1 см: 10 м, иначе: 25 м, 50 м, 70
м |
Питание системы управления: |
575 В, 550 В, 500 В, 440 В, 415 В, 400 В,
240 В, 230 В, 127 В, 115 В, 110 В, 48 В, 42 В, 24 В,
50/60 Гц, отклонение напряжения от номинала +15%, -10% |
Питание привода: |
трехфазный двигатель : 3 x 575 В, 3 x 500 В,
3 x 440 В, 3 x 415 В, 3 x 400 В, 3 x 230 В, 3 x 127
В, 50 или 60 Гц, отклонение напряжения от номинала
+10% однофазный двигатель: 240 В, 230 В, 115 В, 50 или
60 Гц, отклонение напряжения +10% |
Окружающие температуры: |
-20...+60 °C, вариант до -45 °C |
Корпус: |
алюминий |
Степень защиты: |
IP 55 |
Документация
Конроллер ZAD 423
Управляющее устройство и преобразователь сигнала
для уровнемера Silopilot FMM.
Области применения Конроллер для измерения
уровня с электромеханической системой Silopilot FMM 760 или FMM 460.
Выдача импульсов запуска для Silopilot Цифровой
дисплей для индикации уровня Преобразование измеренной величины в
стандартный выходной сигнал
Особенности и преимущества
- Только один прибор в шкфу управления для контроля за
измерительной системой и оценки сигнала = простота и надежность
измерительной линии
- Конроль состояния Silopilot FMM и сигнальной линии = надежная
работа
- Калибровка и работа с измерительной системой со щита
управления = простота и эффективность
- Элементы калибровки под откидывающейся передней панелью =
защищены от посторонних, но все же легко доступны
- Измерение уровня в емкости до 70 м, независимо от свойств
продукта
Основные технические данные
Диапазоны измерения: |
1 - 9999 импульсов для всех версий Silopilot
FMM |
Питающее напряжение: |
180...253 В, 50 / 60 Гц; <--- переключ.
---> 90...140 В, 50 /60 Гц 38...53 В, 50 / 60 Гц;
<--- переключ. ---> 21...28 В, 50 /60 Гц |
Окружающие температуры: |
Одиночная установка: -20 °C...+60
°C Установка в ряд: -20 °C...+50 °C В защитном кожухе:
-20 °C...+50 °C |
Степень защиты: |
Корпус IP 40, клеммы IP 20 по EN 60529
|
|
